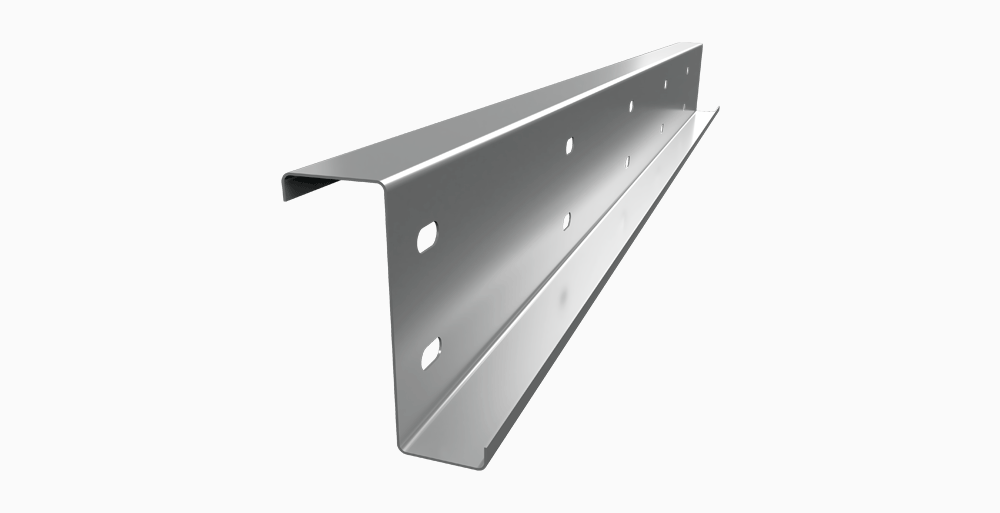

Z-profilen kan användas både som takås och väggregel. Profilen är särskilt utvecklad för montering med överlapp, i dubbla sektioner. Vid belastningsfall där endast en av flänsarna stadgas, används nästan uteslutande Z-profil.
Hålstansning Z-profil
Standard håltagning
- Minimiavståndet från kanten av profilen till den första hålraden är 25 mm
- Oval hålstorlek 14×28 mm stansade i par med vertikalt c:c 70 mm
Anpassad håltagning
- Hål stansas enligt individuell kundorder hålstorlek: 5, 13, 14, 18, 22, 24, 26, 28, 34, 36 mm
- Oval hålstorlek: 14×28 mm eller 18×36 mm
- Vid beställning av icke-standardstansning får hålen en presskant
Teknisk data
Profil | Tjocklek
(mm) |
Höjd
(mm) |
A
(mm) |
B
(mm) |
C
(mm) |
Vikt
(kg/m) |
Wx
(cm3) |
Ix
(mm4) |
Z-120 | 1,00 | 120 | 59 | 52 | 13 | 1,89 | 6,53 | 36,36 |
1,25 | 14 | 2,37 | 9,96 | 53,93 | ||||
1,50 | 15 | 2,86 | 13,11 | 73,16 | ||||
1,75 | 16 | 3,35 | 15,30 | 91,93 | ||||
2,00 | 18 | 3,87 | 17,60 | 108,56 | ||||
2,50 | 20 | 4,87 | 21,92 | 135,15 | ||||
Z-150 | 1,00 | 150 | 59 | 52 | 13 | 2,13 | 8,14 | 58,12 |
1,25 | 14 | 2,67 | 12,42 | 86,76 | ||||
1,50 | 15 | 3,21 | 17,30 | 118,28 | ||||
1,75 | 16 | 3,76 | 20,69 | 149,45 | ||||
2,00 | 18 | 4,34 | 23,85 | 180,49 | ||||
2,50 | 20 | 5,46 | 29,81 | 229,11 | ||||
Z-200 | 1,00 | 200 | 59 | 52 | 13 | 2,52 | 10,81 | 105,48 |
1,25 | 14 | 3,16 | 16,48 | 158,70 | ||||
1,50 | 15 | 3,80 | 22,91 | 217,72 | ||||
1,75 | 16 | 4,44 | 29,42 | 277,06 | ||||
2,00 | 18 | 5,12 | 35,61 | 337,69 | ||||
2,50 | 20 | 6,44 | 44,65 | 451,25 | ||||
3,00 | 23 | 7,81 | 54,00 | 551,17 | ||||
Z-250 | 1,25 | 250 | 67 | 75 | 15 | 4,75 | 29,35 | 353,60 |
1,50 | 16 | 5,55 | 39,05 | 465,38 | ||||
1,75 | 18 | 6,39 | 49,92 | 589,46 | ||||
2,00 | 20 | 8,03 | 70,67 | 815,51 | ||||
2,50 | 23 | 9,72 | 85,51 | 1046,03 |
Miljöprestanda
|
|
|
|
Byggvaru- bedömningen |
SundaHus Miljödata |
Miljöbyggnad Guld | Exemplarisk nivå |
Kulörer
Standard
Galv
Relaterade dokument
-
Prestandadeklaration galvaniserade lättbalksprofiler
-
Byggvarudeklaration galvaniserade lättbalksprofiler
-

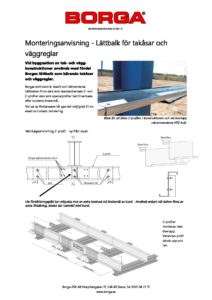

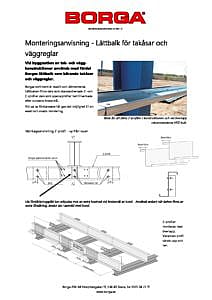

Monteringsanvisning Lättbalk
